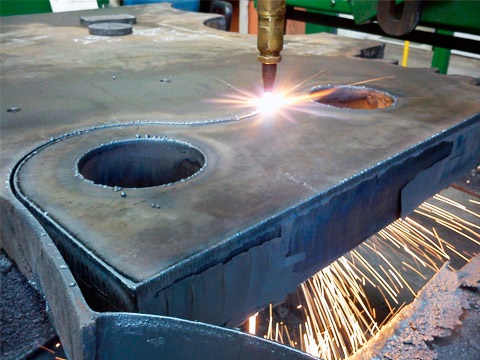

MÁQUINAS PARA CORTE
Generalidade
Em
muitas industrias o corte de lâminas é uma operação corrente e se bem executada
tem como resultado uma peça já acabada.
Para
obter um bom grau de acabamento é necessário usar máquinas adequadas, que,
guiadas, seguem a linha prevista.
O
maçarico pode ser conectado a um pantógrafo que conduzido ao longo de uma linha
pré-estabelecida faz com que o maçarico execute o corte desejado.
A
condução do pantógrafo pode ser manual ou automática.
Outras
máquinas são constituídas por um carinho que corre sobre trilhos e que
transporta o maçarico.
Uma
armadura constituinte do maçarico contém o motor, os órgãos de comando e os
dispositivos para a inclinação do maçarico.
Vários
tipos de máquinas não possuem trilhos, mas podem ser colocadas sobre a própria lâmina,
em todos os sentidos, comandados pelo motor incorporado. Podem fazer cortes retilíneos,
retos e chanfrados, cortes circulares e ainda curvos.
Corte de chapas finas
O corte
de lâminas finas é feito com maçaricos especiais que tem os dois furos de saída
das chama a acetileno e do oxigênio de corte um ao lado do outro, e não mais
concêntricos.
O
movimento do maçarico é feiro de forma que a chama de aquecimento proceda
sempre o jato de oxigênio.
O
corte de laminas é perfeitamente executável com máquinas que se deslocam ao
longo da linha de corte convenientemente conduzidas.
Regulagem da chama de aquecimento
Abre-se
inicialmente a torneira do oxigênio que limita a chama de aquecimento, depois a
torneira do acetileno e se examina a aspiração do acetileno soltando o tubo de
borracha e abrindo inteiramente o oxigênio de aquecimento.
Depois
de acender deve-se regular a chama através da diminuição do acetileno, de modo
a obter um pequeno foco compacto e no caso da chama estar desregulada, limpar
ou trocar o injetor se sujo ou danificado.
Nos
cortes retos deve-se ter uma chama doce. Para corte com cantos limpos, para lâminas
fortemente marteladas, ou intensamente cobertas de ferrugem, a regulagem da
chama de pré-aquecimento deve ser chama forte.
A distância
do foco a lâmina deve ser de cerca de 2 ou 3 mm. No caso de lâminas finas de 2
ou 3 mm de espessura a distância deve ser a menor possível.
Antes
do início do corte se regula depois de ter acendido a chama de aquecimento, jacto
central mediante a abertura da torneira do oxigênio de corte.
Tipos de máquinas para oxicorte
Veremos
algumas máquinas, segundo a descrição feita pelas próprias operadoras
A PLANET produzida pela SOITAAB de Monza é uma pequena máquina para o corte automático para espessuras de 3 a 20 mm adequada tanto para pequenas oficinas, tanto para grandes industrias, de construção sólida, fácil emprego, apresenta múltiplas possibilidades em todos os trabalhos de corte, permitindo alcançar resultados análogos aos das máquinas fixas e mantendo ainda as vantagens de um maçarico de corte.
 |
| maquina portatil para corte automatico |
Carrinho de motor
É
constituído por uma carcaça de alumínio a qual são fixados motor elétrico,
reostato, redutor de velocidade. O todo apoio sobre uma roda motriz em aço
especial, com bordos ásperos e com isolamento térmico, sobre uma roda coaxial a
primeira e sob uma pequena roldana orientável.
A
regulagem da velocidade segundo as diversas espessuras do corte é obtida pela
mudança do índice do reostato. Na carcaça existem:
1 alça para a condução e
deslocamento;
1 interruptor unipolar;
1 cabo para a corrente de alimentação
com possibilidade de fazer terra;
2 engraxadores;
Um conjunto para maçarico permite a
deslocação do mesmo na vertical e na horizontal.
O
maçarico, por outro lado, pode girar relativamente a um eixo horizontal em um
ângulo de 45° com possibilidade de leitura.
No
maçarico estão colocadas 3 torneiras para a regulagem do oxigênio de
aquecimento, do gás combustível e para a abertura do oxigeno de corte.
Instrução para o uso
Antes
de ligar os tubos deve-se passar uma jacto de ar por eles para evitar que os
corpos estranhos impeçam a passagem do gás no aparelho.
Antes
de montar a ponta apropriada deve-se cuidar de que a sede e os furos estejam
completa e eficazmente limpos, bem como em perfeitas condições.
Quando
as pontas estão obstruídas por escórias devemos limpa-las usando para tanto
agulhas calibradoras adequadas.
A
regulagem da pressão do oxigênio de corte é feita depois de se ter aberto toda
a torneira do corte, regulando convenientemente o redutor.
Antes
do trabalho é preciso preparar uma planta de execução da qual resulta o método
de execução do trabalho.
É preciso
fazer com eu a ponta iniciada sobre o metal para marca-lo profundamente.
Antes
de iniciar o corte deixa-se correr o aparelho sobre a lamina e se estabelece,
com o cabo de manivela, a velocidade necessária.
A velocidade assim estabelecida pode ser verificada no quadrante. É preciso lembrar que antes de iniciar o corte deve-se deixar a máquina funcionando ociosamente um pouco de tempo, tendo o cuidado de colocar o cabo da manivela do reostato no seu valor máximo.
O jacto de corte deve encontrar-se precisamente no
meio da chama e deve ser se possível de forma compacta e longa. Se isto não
acontece, a passagem do injetor deve estar suja e deve ser limpa.
Execução manual de cortes curvos
A máquina
é aproximada ao lugar do corte e de uma forma tal que 2/3 da chama se estende
ao longo deste e 1/3 incida sobre a superfície do material. Assim que o lugar
do corte torna-se vermelho claro, deve-se abrir a válvula do oxigênio de corte
com a mão esquerda e quase imediatamente deve-se acionar com o indicador da mão
direita o interruptor que coloca em funcionamento o motor.
Depois se conduz a máquina ao longo da linha de corte. A máquina deve ser sustentada levemente pela mão e com a parte superior um pouco sobrelevada relativamente a anterior.
 |
| execucao de cortes curvos |
A mão que a conduz deve conduzir o avanço automático da máquina. Esta não deve ser nem frenada nem arrastada. Depois de haver concluído a operação de corte deve-se desligar primeiro o ler mais
